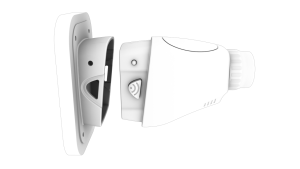

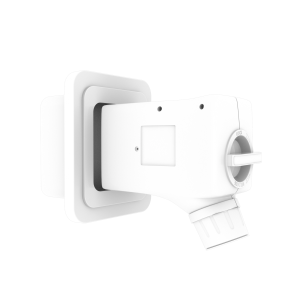

طراحی و ساخت کانکتور هندپیس دستگاه پزشکی

در این پروژه، تمرکز ما بر روی طراحی و تولید یک کانکتور هندپیس سفارشی برای دستگاه‌های پزشکی بوده است. این کانکتور به عنوان پل ارتباطی بین هندپیس و دستگاه مرکزی، باید دارای ویژگی‌هایی نظیر دقت بالا، ایمنی، مقاومت فیزیکی و تحمل شرایط کاری سخت باشد. ما تمامی مراحل را از طراحی اولیه تا تولید انبوه با دقت و جزئیات کامل انجام داده‌ایم.

مرحله اول – طراحی مفهومی و اتود اولیه

فرآیند با طراحی دستی و ترسیم اتود اولیه آغاز شد. در این فاز، توجه ویژه‌ای به ابعاد ارگونومیک، محل قرارگیری پین‌ها، نوع قفل شدن و سهولت در اتصال و جداسازی کانکتور شد. طراحی اولیه با مشورت تیم مهندسی مکانیک و مهندسی پزشکی نهایی شد.

مرحله دوم – نمونه‌سازی با پرینتر سه‌بعدی

مدل سه‌بعدی قطعه با نرم‌افزار CAD طراحی شد و سپس با پرینتر سه‌بعدی و متریال ABS تولید گردید. این مرحله برای تست عملکرد مکانیکی، بررسی اتصال با دستگاه و آزمایش مقاومت اولیه انجام شد. با پرینت سه‌بعدی امکان بازخورد سریع و بهینه‌سازی طراحی پیش از قالب‌سازی فراهم شد.

مرحله سوم – طراحی قالب صنعتی برای تزریق

پس از تایید نسخه اولیه، وارد فاز طراحی قالب شدیم. قالب به صورت دو تکه تزریقی با سیستم راهگاه گرم طراحی شد تا هم کیفیت سطحی بالا داشته باشد و هم تیراژ تولید افزایش یابد. طراحی دقیق قالب تضمین کرد که هندپیس به صورت کامل در جای خود قفل شود و هیچ‌گونه لقی یا اتصال ناقصی نداشته باشد.

مرحله چهارم – تولید انبوه

در نهایت، قالب وارد مرحله تولید انبوه شد. قطعات با دستگاه تزریق صنعتی ساخته شده و پس از خروج از قالب، تحت تست کنترل کیفیت شامل تست ابعادی، مقاومت مکانیکی و تست عملکرد اتصال قرار گرفتند. قطعات تولیدی کاملاً با استانداردهای تجهیزات پزشکی سازگار هستند و در خط تولید دستگاه‌های پزشکی به‌کار گرفته شدند.

ویژگی‌های فنی کانکتور هندپیس

متریال مقاوم و پزشکی

استفاده از ABS با درجه مهندسی برای مقاومت در برابر ضربه و فرسایش.

طراحی دقیق و ایمن

اتصال ایمن با قابلیت تحمل فشار فیزیکی و ماندگاری بالا.

قابلیت تولید انبوه

طراحی قالب تزریق مطابق استانداردهای تولید انبوه با دقت بالا.

نتیجه‌گیری و ثبت سفارش

این پروژه نشان‌دهنده توانایی ما در طراحی قطعات پیچیده برای حوزه تجهیزات پزشکی است. تیم ما آماده است تا برای دستگاه شما نیز کانکتور سفارشی طراحی و تولید کند.

📞 برای ثبت سفارش یا دریافت مشاوره، به صفحه تماس با ما مراجعه کنید.
